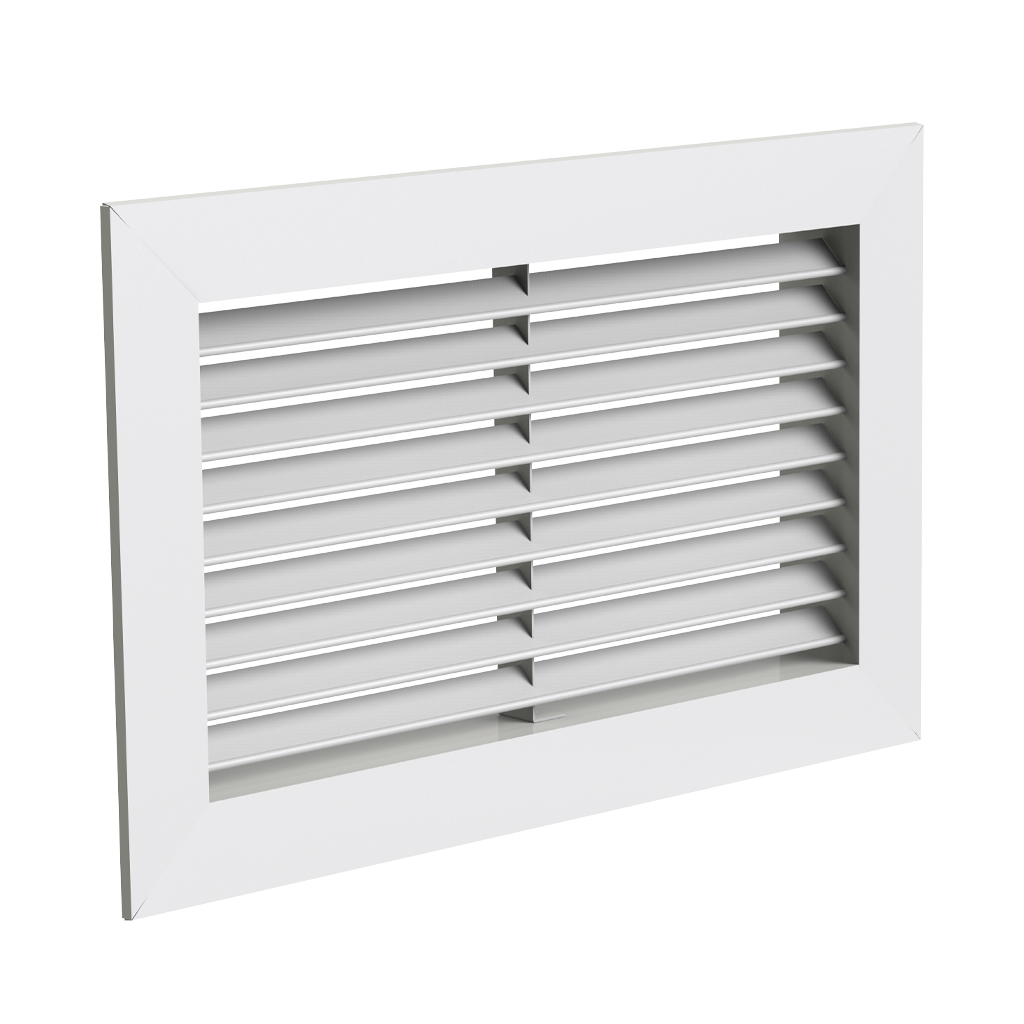

دریچه برگشت پره ایرفویلی آلومینیومی که یکی از انواع دریچه های هوا محسوب می شود جهت استفاده در کانال برگشت روی دیوار و به دلیل ظرافت پروفیل پره در محل‌های دور از امکان ضربه قرار می‌گیرند. با توجه به شکل و نوع پروفیل‌های پره، استفاده از این نوع دریچه در عرض‌های بیش از 70 سانتی‌متر و یا محل‌های خارج از ساختمان توصیه نمی‌گردد. پره‌های دریچه برگشت پره ایرفویلی بصورت ثابت با زاویه 40 درجه بوده و در صورت سفارش گذاری در عرض‌های بلند از ستون هایی جهت ایجاد استحکام در قاب دریچه استفاده می‌شود. زاویه پره‌ها به صورتی درنظر گرفته شده است که همزمان با ایجاد افت فشار کم، دید به داخل کانال نیز به حداقل برسد.

نصب این دریچه ها بوسیله پیچ های خودكار و بر روی قاب چوبی نصب شده بر لبه كانال صورت می‌پذیرد لذا بر روی انواع دیوارها از قبیل گچ، سیمان، آجر،‌ چوب و غیره قابل اجرا می باشد. دریچه برگشت پره ایرفویلی می‌تواند همراه با دمپرهای پشت دریچه‌ای موازی و متقابل سفارش گذاری می‌شود. این دریچه در انواع مختلف رنگ‌های پودری الکترواستاتیک تولید می‌گردد. در صورت نیاز به دریچه‌های برگشت در محیط‌های عمومی و یا ابعاد بزرگ پیشنهاد می‌گردد از دریچه برگشت پره Z آلومینیومی استفاده شود.

مواد مصرفی و جنس و ضخامت‌ها :

جنس پروفیل پره و قاب در این دریچه عموما از پروفیل آلومینیوم با ضخامت 1 میلی‌متر برای پره‌ها و 1.25 میلی‌متر برای قاب می‌باشد. امكان تولید دریچه برگشت پره ایرفویلی آلومینیومی از ورق آهن سیاه یا فولاد گالوانیزه با ضخامت مختلف و یا استیل ضد زنگ، در صورت درخواست، وجود دارد. لازم به ذکر است قیمت دمپر هواکش و دریچه برگشت پره ایرفویلی به کفیت محصول بستگی دارد.

محدودیت های ابعادی ساخت:

• بیشترین طول: 70 سانتی‌متر
• بیشترین عرض: 70 سانتی‌متر
• کمترین طول: 10 سانتی‌متر
• کمترین عرض: 10 سانتی‌متر

تجهیزات جانبی:

• دمپر پشت دریچه از جنس ورق گالوانیزه، موازی مدل PD
• دمپر پشت دریچه از جنس پروفیل آلومینیوم 7 و 8 مدل OD
• دمپر كانال موتوری اتوماتیك مدل MOSQPDTV

پوشش نهایی :

رنگ: رنگ پیش فرض دریچه برگشت پره ایرفویلی آلومینیومی، رنگ پودری الكترواستاتیك سفید( رال 9016 ) می‌باشد. كه در صورت درخواست امكان اعمال رنگ‌های دیگر، با اعلام رال رنگ مربوطه وجود دارد. لازم به ذکر است امکان ارائه دریچه به صورت اسیدشویی شده و بدون هیچ گونه پوشش رنگی به مشتری وجود دارد.

آنادایز: این دریچه‌ها را می توان با پوشش آنادایز در صورت درخواست مشتری، ارائه داد.

گالوانیزه گرم: برای دریچه برگشت پره ایرفویلی آلومینیومی كاربرد ندارد.

پوشش طرح چوب: در صورت درخواست مشتری، امكان ارائه پوشش طرح چوب برای این دریچه‌ها با ارسال نمونه پوشش مورد نظر، وجود دارد .

طریقه نصب: نصب این دریچه‌ها بوسیله پیچ های خودكار و بر روی قاب چوبی نصب شده بر لبه كانال مطابق شكل صورت می‌پذیرد. از آنجا كه هدف از نصب این دریچه‌ها دمش هوا می‌باشد و معمولا بر لبه كانال و بر قاب چوبی نصب می‌شوند لذا بر روی انواع سقف از قبیل گچ، سیمان، آجر،‌ چوب و غیره قابل اجرا می‌باشد.

ملزومات نصب: به همراه این دریچه 4 عدد پیچ مربوط به نصب به همراه گل پیچ جهت حفظ ظاهر شكیل دریچه‌ها ارائه می‌شود. ( پیچ‌ها و گل پیچ‌ها به طور انحصاری مخصوص به دریچه‌های تولید موسسه فنی شاهرخی می‌باشند.)

مشخصات لازم جهت ثبت سفارش:

• بازشویی که دریچه قرار است در آن نصب گردد
• بادخور لازم برای دریچه
• تعداد دریچه قابل سفارش
• کد بین المللی رنگ (Ral)
• جنس دریچه
