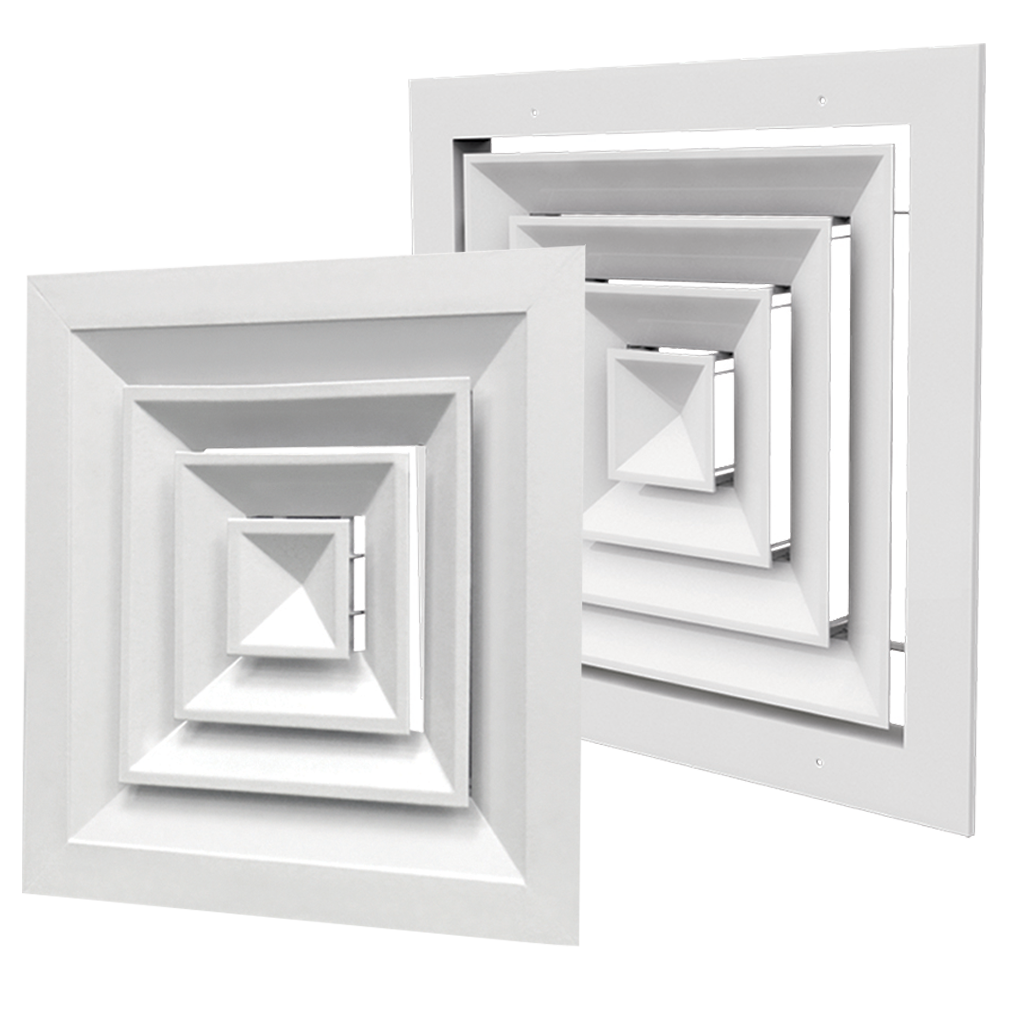

دریچه‌های سقفی چهارگوش در 2 نوع کلاف دور باز و کلاف پهن تولید می‌گردد. این نوع دریچه‌ها مناسب استفاده در سقف تا ارتفاع 4 متر می‌باشد. تفاوت دریچه‌های سقفی کلاف پهن و کلاف دورباز در کلاف بندی قاب دریچه می‌باشد که در شکل نوع نصب دریچه‌ها مشخص شده است. در دریچه‌های سقفی کلاف دور باز قسمت پره به قاب ثابت‌شده است ولی در دریچه‌های سقفی کلاف پهن قسمت پره از قاب قابلیت جدا شدن دارد.



  تجهیزات جانبی:

دمپر با پره متقابل گالوانیزه برای کنترل دبی هوا

دمپر با پره موازی گالوانیزه برای کنترل دبی هوا



دریچه‌های سقفی چهارگوش کلاف پهن آلومینیومی جهت هدایت هوا از یک تا چهار سمت با زاویه دهش هوای 180 درجه (معمولی) و یا 90 درجه (کنجی) در سیستم هوای رفت مورد استفاده قرار می‌گیرند. اغلب محل نصب این دریچه‌ها بر روی سقف تا ارتفاع 4 متر و دور از دیوار جانبی می‌باشد. عمق حدودی قاب این نوع دریچه همانند تمامی دریچه‌های چهارگوش کلاف پهن 5 سانتی‌متر بوده و پره‌ها قابلیت جداشدن از قاب را دارند. همان‌طور که از نام این محصول مشخص است جنس قاب و پره این دریچه از آلومینیوم مرغوب بوده و همچنین قابلیت نصب انواع دمپرهای پشت دریچه‌ای (دمپر پشت دریچه‌ای موازی و دمپر پشت دریچه‌ای متقابل) و همچنین تبدیل پشت دریچه‌ای در صورت نیاز مشتری در پشت دریچه وجود دارد.

لازم به ذکر است درصورت نصب دمپرهای پشت دریچه‌ای، دسترسی به دمپر از روی قاب امکان‌پذیر نبوده و جهت دسترسی به دمپر می‌بایست قسمت پره‌ها از قاب جدا شود که جداسازی پره از قاب از قسمت روی دریچه امکان‌پذیر خواهد بود.  همچنین با توجه به قابلیت جدا شدن پره از قاب و حفظ ظاهر دریچه، سوراخ پیچی بر روی قاب دریچه وجود ندارد و دریچه از قسمت داخلی قاب به کانال مربوطه متصل می‌گردد ولی در صورت نیاز مشتری سوراخ پیچ نیز در قاب دریچه تعبیه خواهد شد. دقت شود جهت استفاده از این نوع دریچه قاب چوبی دور کانال 2 سانتی‌متر بالاتر از سقف تمام شود و همچنین برش روی سقف 3 اینچ بزرگ‌تر از ابعاد کانال باشد.
این نوع دریچه که یکی از انواع دریچه توزیع هوا است به‌صورت دریچه داخل تایل آرمسترانگ (حداکثر سایز کانال 16*16 اینچ) و یا دریچه تمام آرمسترانگ سقفی چهارگوش کلاف پهن آلومینیومی (17*17 اینچ) در انواع مختلف رنگ‌های پودری الکترواستاتیک نیز تولید می‌گردد.



جنس: پروفیل آلومینیوم

رنگ: رنگ پودری کوره‌ای الکترواستاتیک

تجهیزات جانبی: انواع دمپرهای پشت دریچه‌ای و طوقه تبدیل گالوانیزه

    ویژگی‌ها

  • دریچه سقفی چهارگوش از پرکاربردترین دریچه‌ها می‌باشد که چرخش جریان یکنواخت هوا را به‌صورت افقی توسط پره‌های متوالی هم‌مرکز انجام می‌دهد.

    موارد کاربرد

  • معمولاً به‌منظور هوای رفت و در مواردی برای هوای برگشت مورد استفاده قرار می‌گیرد
  • خانگی، اداری، رستوران‌ها، هتل‌ها و بیمارستان‌ها
  • محل نصب سقف
